建設現場の工程表は、これまで「一度作って、会議で更新し、遅れたら修正する」静的な管理資料として使われることが多くありました。ガントチャート、週間工程表、月間工程表、協力会社別の作業予定表は、現場運営に欠かせないものです。しかし、実際の現場では、天候、資材納期、人員不足、重機手配、設計変更、近隣対応、検査日程、協力会社の都合によって、計画は常に変わります。
この変化に対して、従来の工程表だけで対応しようとすると、再計画に時間がかかります。工程を変更すると、後続作業、資材搬入、労務、重機、仮設、検査、コストに影響が出ます。その影響を人が手作業で確認している間に、現場はさらに進んでしまいます。
そこで注目されているのが、4D BIM、5D BIM、AIを組み合わせた工程シミュレーションです。4D BIMは、3Dモデルに時間・工程を接続する考え方です。5D BIMは、そこにコスト情報を接続する考え方です。Autodeskは、4D BIMはスケジュール情報を3Dモデルに重ね、施工順序や工程の重なりを確認しやすくすると説明し、5D BIMは見積・コスト情報をモデルに組み込むことで、材料、労務、リソースに基づくコスト把握を支援すると説明しています。
AIを組み合わせると、4D/5D BIMは単なる「見える化」から、「再計画するモデル」へ進化します。天候予報、資材納期、出来高、原価、作業順序、協力会社の稼働状況を入力し、遅延リスクやコスト影響を予測しながら、複数の施工シナリオを比較できるようになります。
4D/5D BIMとは何か
4D BIMは、3Dモデルに「時間」を加える考え方です。建物や構造物の部材が、どの順番で、いつ施工されるのかをモデル上で確認できます。たとえば、基礎、躯体、鉄骨、外装、設備、内装、外構が、どのタイミングで進むのかを3D空間で見られるため、工程表だけでは気づきにくい作業の重なりや施工順序の問題を発見しやすくなります。
5D BIMは、4Dに「コスト」を加える考え方です。部材、数量、労務、重機、資材、外注費などをモデル要素や工程にひも付けることで、設計変更や工程変更が予算に与える影響を把握できます。Autodeskは、5D BIMではモデル要素にコストデータを埋め込み、設計変更や数量変更がコストに与える影響を把握できると説明しています。
| BIMの種類 | 接続する情報 | 主な使い方 |
|---|---|---|
| 3D BIM | 形状、部材、属性 | 干渉確認、設計確認、数量把握 |
| 4D BIM | 工程、施工順序、日付 | 施工シミュレーション、工程調整、作業エリア確認 |
| 5D BIM | コスト、数量、労務、資材 | 原価管理、見積、変更影響分析、予算管理 |
| AI 4D/5D BIM | 天候、出来高、納期、原価、制約条件 | 遅延予測、再計画、シナリオ比較、意思決定支援 |
重要なのは、4D/5D BIMを「プレゼン用の施工アニメーション」で終わらせないことです。施工順序、工程、原価、実績データをつなげることで、現場の意思決定に使える管理モデルになります。
なぜ工程表だけでは限界があるのか
工程表は、施工管理の基本です。しかし、表形式の工程表には限界があります。工程表には「いつ何をするか」は書かれていますが、「その作業がどこで行われるか」「同じ場所で別業者が作業していないか」「資材置き場やクレーン動線と干渉しないか」「変更によって原価がいくら増えるか」までは見えにくいからです。
Autodesk Universityの4D施工シミュレーション解説では、3D調整は完成後の最終配置を示す一方、4D施工シミュレーションは施工中に必要な空間、重機ルート、作業エリア、資材置き場などを考慮できる点が重要だと説明されています。つまり、4Dは単なるアニメーションではなく、現場の段取りを具体的に検証するための道具です。
工程表だけで管理していると、次のような問題が起こりやすくなります。
- 同じエリアに複数業者が集中し、作業効率が落ちる
- 資材搬入とクレーン作業が重なり、現場内物流が詰まる
- 雨天で土工や外装作業が止まった際、後続工程への影響が見えにくい
- 設計変更の影響が、工程とコストの両方に波及しても把握が遅れる
- 工程変更の説明資料を作るのに時間がかかる
- 実績出来高と計画工程の差分が、現場全体で共有されにくい
AI 4D/5D工程シミュレーションは、こうした問題を「工程表の修正」ではなく、「工程・コスト・空間・制約条件をまとめて再計算する」方向へ変えます。
AIを組み合わせると何が変わるのか
4D/5D BIMだけでも、施工順序やコストの見える化は可能です。しかし、AIを組み合わせることで、計画の更新とシナリオ分析が大きく変わります。
最近の研究では、AI対応スケジューリング、天候連動計画、Activity-Based Costing、4D/5D BIMを統合する枠組みが議論されています。この研究では、これらの技術は個別に研究されることが多く、統合利用はまだ限定的であるとしたうえで、天候データ、ABCコストプール、BIMタスクオブジェクトを接続し、適応的な再スケジューリングとシナリオ分析を行うフレームワークを提案しています。
また、Buildingsに掲載された研究では、BIMとAIを統合した動的工程管理フレームワークが提案されており、BIMとリアルタイム現場データを収集するデータ層、AIで予測・最適化を行う分析層、進捗可視化と意思決定を支援するアプリケーション層で構成されています。
AIを組み合わせた場合、4D/5D BIMは次のような判断に使えるようになります。
| AI活用 | 入力データ | できること |
|---|---|---|
| 遅延予測 | 工程、出来高、天候、労務、資材納期 | 数日後・数週間後の遅延リスクを予測 |
| 再計画 | 作業順序、制約条件、協力会社、重機 | 代替工程案を自動生成 |
| コスト影響分析 | 数量、単価、労務、重機、外注費 | 工程変更による追加費用を推定 |
| 天候連動計画 | 天気予報、過去天候、作業種別 | 雨・強風・猛暑時の作業変更を提案 |
| 施工順序最適化 | 作業エリア、搬入動線、クレーン、仮設 | 干渉が少ない施工順序を比較 |
| 説明資料作成 | 変更理由、工程差分、コスト差分 | 発注者・協力会社向け資料を短時間で作成 |
ここで重要なのは、AIが現場監督の判断を置き換えるわけではない点です。AIは、工程変更の選択肢と影響を早く整理し、人間が判断しやすくするための補助技術です。
天候連動計画が重要になる理由
建設現場では、天候が工程に大きく影響します。土工、舗装、防水、外装、塗装、クレーン作業、コンクリート打設、ドローン測量、高所作業などは、雨、風、気温、湿度、積雪、猛暑によって中止・変更が必要になります。
従来は、現場監督が天気予報を確認し、経験で工程を調整していました。しかし、工程全体が複雑になると、天候による一つの作業変更が、数週間後の検査や引き渡しにどう影響するかを即座に把握するのは難しくなります。
AI 4D/5D工程シミュレーションでは、天候データを作業種別とひも付けます。たとえば、雨天で土工ができない場合、室内作業や資材搬入へ切り替える。強風でクレーン作業が止まる場合、地上での組立作業や検査準備に変更する。猛暑で作業効率が下がる場合、作業時間帯や人員配置を変える。こうした再計画を、工程とコストの両方で比較できます。
| 天候条件 | 影響を受けやすい作業 | AIで検討できる代替案 |
|---|---|---|
| 雨 | 土工、舗装、防水、塗装、外構 | 屋内作業へ切替、養生追加、搬入前倒し |
| 強風 | クレーン、高所作業、足場、外装 | 地上作業へ変更、揚重日変更、仮設補強 |
| 猛暑 | 屋外作業、コンクリート、舗装 | 早朝作業、休憩増、作業班再配置 |
| 低温・積雪 | コンクリート、屋外仕上げ、搬入 | 養生計画変更、除雪工程追加、納期再調整 |
| 台風接近 | 仮設、資材置き場、足場、クレーン | 作業停止、資材固定、復旧工程の事前作成 |
天候連動計画の価値は、天気を当てることではありません。天候が悪化したときに、どの工程へ影響し、どの代替案が最もコスト増を抑えられるかを早く判断することです。
Activity-Based Costingと5D BIMの相性
5D BIMでは、モデル要素にコストをひも付けます。しかし、建設コストは部材単価だけで決まりません。実際には、作業活動、労務、重機、搬入、仮設、待機、段取り替え、手戻りなどが原価を押し上げます。
そこで重要になるのが、Activity-Based Costing、つまり活動基準原価計算です。作業活動ごとに、どのリソースがどれだけ使われたのかを把握することで、工種別・工程別・現場別の原価をより正確に見られます。
AI 4D/5D工程シミュレーションでは、BIM要素、工程、作業活動、コストを次のようにつなげます。
| 接続する情報 | 例 | 管理できること |
|---|---|---|
| BIM要素 | 柱、梁、壁、配管、設備、舗装面 | 数量、位置、施工範囲 |
| 工程 | 型枠、鉄筋、打設、養生、解体 | 時間、順序、前後関係 |
| 活動 | 揚重、搬入、組立、検査、手直し | 実際の作業負荷 |
| リソース | 人員、重機、材料、協力会社 | 稼働率、待機、配置 |
| コスト | 労務費、材料費、機械費、外注費 | 原価、変更影響、予算差異 |

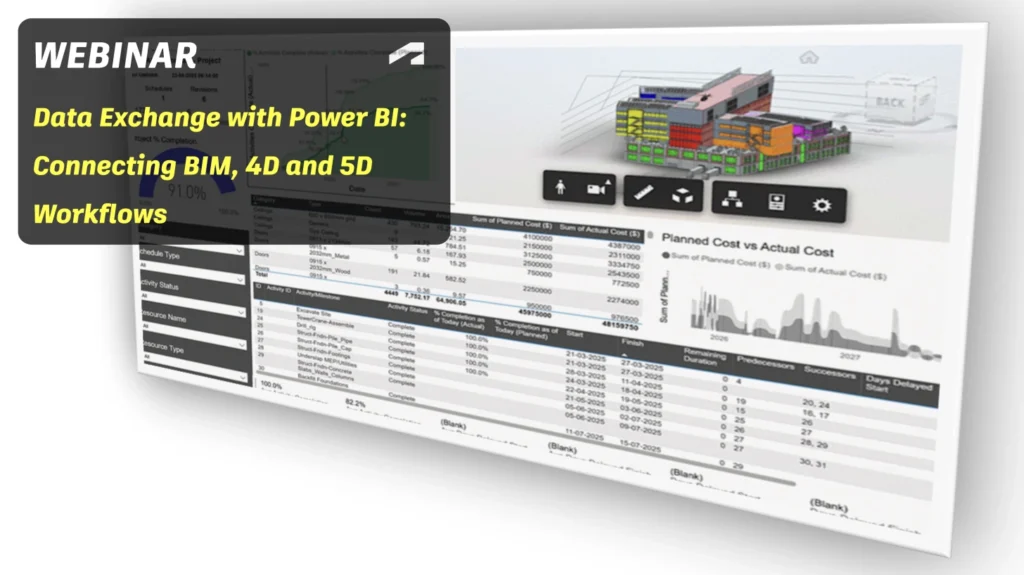

Autodesk Platform Servicesは、BIMデータ、4Dスケジュール、5DコストをPower BIのようなダッシュボードに接続することで、プロジェクト情報を関係者が理解しやすく、意思決定に使いやすい形にできると説明しています。
この考え方をさらに進めると、5D BIMは単なる見積ツールではなく、「どの活動が原価を押し上げているか」を特定する管理基盤になります。
KPIは“工程通りか”だけでは足りない
工程管理では、予定通り進んでいるかどうかが重要です。しかし、AI 4D/5D工程シミュレーションでは、単に遅れているかを見るだけでなく、再計画の速さ、代替案の質、コスト影響、説明資料作成時間までKPI化する必要があります。
| KPI | 意味 | 改善アクション |
|---|---|---|
| 再計画時間 | 工程変更案を作成するまでの時間 | AIで代替工程を自動生成し、比較時間を短縮 |
| 工程遅延予測 | 遅延リスクを何日前に検知できたか | 出来高・天候・資材データを連携 |
| コスト影響額 | 工程変更で増減する原価・外注費 | 5Dモデルで数量・労務・重機費を連動 |
| 施工順序の代替案数 | 比較できる工程パターン数 | 4Dシミュレーションで複数案を可視化 |
| 工程変更の説明資料作成時間 | 発注者・協力会社向け資料の作成時間 | モデル差分、工程差分、コスト差分を自動出力 |
| 工程衝突件数 | 同一エリア・同一時間帯の作業干渉数 | 作業エリア・搬入・揚重をモデルで調整 |
| 実績反映時間 | 日報や出来高がモデルに反映されるまでの時間 | 現場アプリ、写真、点群、出来高データを接続 |
特に重要なのは、再計画時間です。工程遅延は、予測できても対応が遅ければ意味がありません。AIによって複数の代替案を早く出し、工程・コスト・リスクを比較できる状態にすることが、施工管理DXの実務価値になります。
現場で使うための基本ワークフロー
AI 4D/5D工程シミュレーションを現場で使う場合、いきなり全工程を完全自動化する必要はありません。まずは、重要工程や遅延リスクが大きい工種から始めるのが現実的です。
| フェーズ | 実施内容 | 目的 |
|---|---|---|
| 基準モデル作成 | BIM/CIMモデルと工程表をひも付ける | 4Dシミュレーションの土台を作る |
| コスト連携 | 数量、単価、労務、重機、外注費を接続 | 5Dで変更影響を見える化する |
| 実績取得 | 日報、写真、点群、出来高、資材納期を入力 | 計画と実績の差分を把握する |
| AI分析 | 遅延予測、天候影響、作業干渉を分析 | 問題が大きくなる前に検知する |
| 再計画 | 代替工程、施工順序、リソース配分を比較 | 最も影響の少ない案を選ぶ |
| 説明資料化 | 工程差分、コスト差分、リスクを出力 | 発注者・協力会社との合意形成を早める |
| 学習・改善 | 実績と予測のズレを蓄積 | 次回計画の精度を上げる |
最初におすすめなのは、天候影響を受けやすい屋外工事や、資材納期の影響が大きい設備工事です。次に、鉄骨建方、外装、内装、設備、外構など、作業干渉が起こりやすい工程へ広げると、4D/5Dの価値が現場に伝わりやすくなります。
工程変更の説明資料づくりが変わる
工程変更で時間がかかるのは、再計画そのものだけではありません。発注者、設計者、協力会社、近隣、社内会議に対して、「なぜ工程を変えるのか」「どの作業に影響するのか」「費用はいくら増えるのか」「引き渡しに影響するのか」を説明する資料作成にも多くの時間がかかります。
AI 4D/5D工程シミュレーションでは、工程変更の前後比較をモデル上で示せます。たとえば、雨天により外装工事を延期し、代わりに内装下地を前倒しする場合、4Dモデルで施工順序を可視化し、5Dモデルでコスト影響を示し、AIが変更理由と影響範囲を整理します。
| 説明対象 | 必要な情報 | 4D/5D AIで出せる資料 |
|---|---|---|
| 発注者 | 工期、コスト、引き渡し影響 | 工程差分、コスト影響、代替案比較 |
| 協力会社 | 作業日、作業範囲、搬入タイミング | 工区別4Dモデル、週間作業範囲 |
| 設計者 | 設計変更の施工影響 | 変更部位と工程・コストのひも付け |
| 近隣 | 作業時間、騒音・搬入予定 | 変更後の作業予定、搬入日程 |
| 社内 | 原価、リスク、利益影響 | 現場別原価、遅延リスク、対策案 |
工程変更の説明資料作成時間を短縮できれば、現場監督は調整業務に追われる時間を減らし、実際の現場管理に集中できます。
導入時に失敗しやすいポイント
AI 4D/5D工程シミュレーションは強力ですが、導入すればすぐに工程管理が自動化されるわけではありません。失敗しやすいのは、モデル、工程、原価、実績が分断されたままになっているケースです。
よくある失敗は、次のようなものです。
- BIMモデルはあるが、工程表とひも付いていない
- 工程表はあるが、実績出来高や日報が反映されていない
- コストデータが見積ソフトやExcelに閉じている
- 協力会社の作業予定がリアルタイムに更新されない
- 天候や資材納期が工程モデルに反映されない
- 4Dシミュレーションがプレゼン用動画で終わっている
- AIの提案理由が説明できず、現場が信用しない
- 入力データの品質が低く、予測精度が上がらない
特に重要なのは、工程表の粒度です。工程が粗すぎると、モデルと作業実態が合いません。一方で、細かすぎると更新作業が大変になります。AIを使う前に、BIM要素、工程、工区、作業活動、原価コードをどう対応させるかを設計する必要があります。
AIは工程管理者を置き換えるのではない
AI 4D/5D工程シミュレーションは、工程管理者や現場監督を不要にするものではありません。むしろ、工程管理者の判断を支援するための道具です。
AIは、過去データや現在の実績から遅延リスクを示し、代替工程案を複数出すことができます。しかし、実際にどの案を採用するかは、人間が判断する必要があります。近隣との約束、協力会社の信頼関係、作業員の安全、発注者の意向、現場特有の制約は、データだけでは判断しきれないからです。
AIの役割は、工程変更の影響を早く見える化し、選択肢を整理することです。現場監督や工程管理者の役割は、その選択肢を安全・品質・コスト・関係者調整の観点から判断することです。
建設会社・BIM/CIM事業者にとってのチャンス
AI 4D/5D工程シミュレーションは、ゼネコン、専門工事会社、BIM/CIMベンダー、測量会社、施工管理ソフト会社にとって、新しい提案領域になります。
これまでBIM/CIMは、設計・干渉確認・出来形管理・合意形成に使われることが多くありました。今後は、工程、原価、天候、出来高、協力会社管理までつないだ「施工マネジメント基盤」としての価値が高まります。
提供できるサービスとしては、次のようなものが考えられます。
- BIM/CIMモデルと工程表の4D連携
- 数量・単価・原価コードを接続した5Dモデル作成
- 天候・資材納期を考慮した工程リスク分析
- 点群・写真・日報を使った出来高更新
- 施工順序の代替案シミュレーション
- 工程変更の説明資料自動作成
- 発注者・協力会社向け4D/5Dダッシュボード構築
特に中小建設会社にとっては、最初から高度なAIシステムを作る必要はありません。まずは重要工程を4D化し、次にコストを5D化し、最後に実績データと天候・資材情報をつなげていく段階導入が現実的です。
まとめ：工程表は“固定された表”から“再計画するモデル”へ
建設現場では、工程表を作ること自体が目的ではありません。重要なのは、天候、資材、人員、重機、設計変更、コストの変化に合わせて、現場を止めずに再計画できることです。
4D BIMは、工程と施工順序を3Dモデルに接続します。5D BIMは、そこにコストを接続します。AIを組み合わせることで、工程表は静的な表から、遅延を予測し、代替案を出し、コスト影響を説明できる「再計画するモデル」へ変わります。
今後の施工マネジメントでは、再計画時間、工程遅延予測、コスト影響額、施工順序の代替案数、工程変更の説明資料作成時間といったKPIが重要になります。
工程表を作って終わりにするのではなく、BIM/CIM、実績データ、天候、資材、原価、AIをつなぎ、現場の変化に合わせて計画を更新すること。そこに、AI 4D/5D工程シミュレーションの本当の価値があります。
